遷移前后陽極變化
遷移前后陽極變化

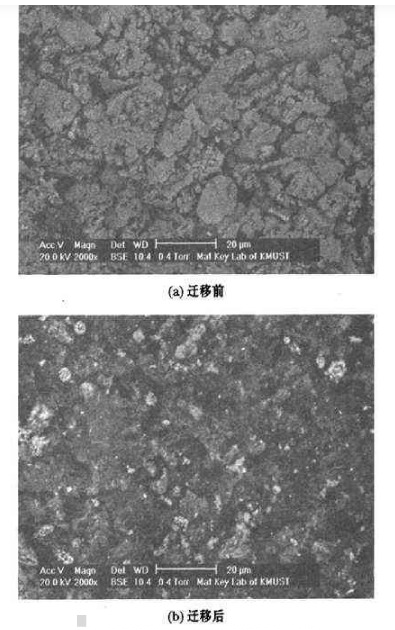

圖4是銀包銅粉漿料陽極遷移前后SEM照片。從圖4可見，銀包銅粉漿料遷移前陽極片狀粉體形貌清晰:遷移后陽極片狀粉體周圍有絮狀物生成，陽極表面有空洞產生表面疏松。
遷移物

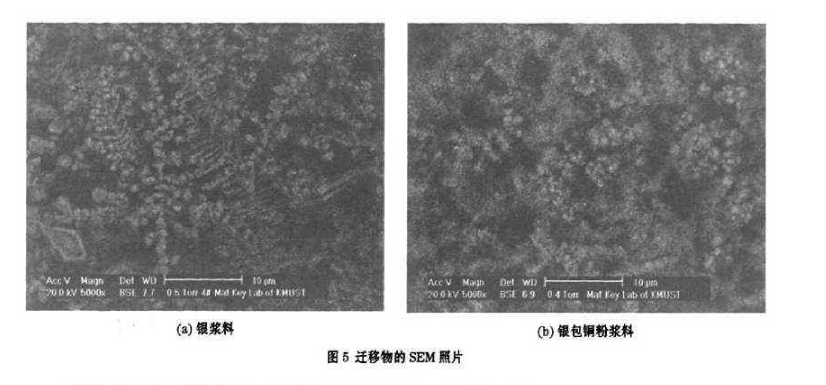

圖5是銀漿料和銀包銅粉漿料發生遷移后生成的遷移物的SEM照片。從圖中看出，銀漿料生成的遷移物是樹枝狀，枝狀發達，枝干長，到達陽極速度快;銀包銅粉漿料發生遷移后生成的遷移物呈絮狀，有少量樹枝狀，但枝干狀短。
圖6中的3條譜線分別是銀漿遷移物、銀包銅粉漿遷移物和空白PET基片的XRD圖譜從圖中可看出PET基片帶來兩個峰，分別為20-46.96%時，峰強度為484:20-53.62時，峰強度為1016銀漿電極遷移物與PET薄膜的XRD圖諾比較可看出:峰484與峰1016是對應的，說明是基體特征峰。而峰1911、524147與卡片對比可知其中含Ag峰。銀包銅漿電極遷移物與PET薄膜的XRD圖譜比較可看出:峰484與峰1016是對應的，說明是基體特征峰剩余的388240、104峰與卡片對比可知遷移物中有Cu。

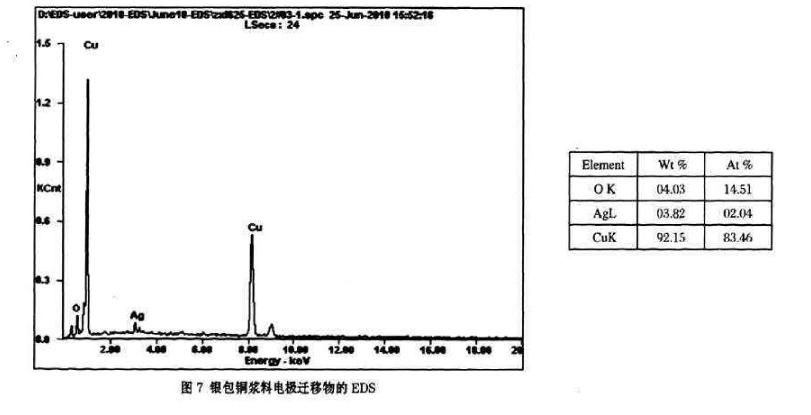

圖7是銀包銅漿料電極遷移物的EDS圖譜從圖7中可看出遷移物成分組成是銀、銅、氧:銀的含量占2%，銅的含量占83.46%，銀含量相對銅較少，說明在陽極溶解過程中，銅優先溶解銀的溶解被抑制。
